Пеллетная котельная в Липецке

Блочно модульная пеллетная котельная

Строительство автоматических модульных пеллетных котельных – простое и эффективное решение задачи теплоснабжения различных объектов. Производство блочных котельных осуществляется по техническому заданию на заводе. Технические решения, принятые в рабочих чертежах, соответствует требованиям экологических, санитарно-гигиенических, противопожарных и других строительных норм, действующих на территории Российской Федерации, и обеспечивают безопасную эксплуатацию объекта при соблюдении предусмотренных требованиями эксплуатации мероприятий. На объекте производится сборка блок модулей, электрики, автоматики, системы вентиляции и дымоудаления, проводятся пусконаладочные работы.

Котельный завод осуществляет производство автоматических котельных на пеллетах, в водогрейном режиме мощностью до 1 МВт в паровом до 1 тонн пара в час, возможно также комбинированные изготовление пеллетных котельных в паровом, в пароводогрейном режиме или с резервным топливом уголь, с бытовыми помещениями и контуром ГВС. Кроме того на нашем предприятии вы можете купить котельную на пеллетах в лизинг.

Оборудование котельных на пеллетах

Блочная котельная на пеллетах принцип работы, конструкция

Модульная пеллетная котельная поставляется в полной заводской готовности. В котельной смонтировано технологическое оборудование, автоматика безопасности, приборы автоматического управления циркуляционными насосами, контроля, сигнализации и управления технологическими процессами, электрооборудование, приточная вентиляция, водоподготовительная установка, пожарная сигнализация. Наружное оборудование промышленной твердотопливной котельной на пеллетах - дымовая труба, газоходы, изоляция - также входят в комплект поставки.

В котельной смонтирована одна котельная установка, работающая на пеллетах. Конструкция котла пеллетной котельной состоит из:

• бункера для пеллетного котла емкостью топлива для автономной работы котла в течении 1 смены (не менее 8 часов) (емкость бункера может быть увеличена в соответствии с ТЗ заказчика);
• шнекового питателя;
• вихревой топки;
• котельного блока с конвективными пакетами.

Подача пеллет в бункер осуществляется погрузчиком (не входит в комплект поставки).

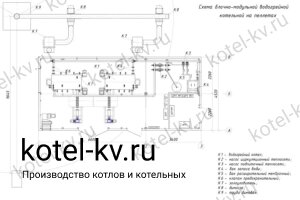

Пеллетная котельная чертеж

Вихревая топка промышленного пеллетного котла представляет собой опорный каркас под установку котла, футеровка топки выполняется из огнеупорного кирпича и шамотного бетона для создания пояса зажигания для сжигания пеллет, а также опилок и древесных отходов с высокой влажностью. Вихрь создается раздельной подачей воздуха. Первичный воздух подается высоконапорным вентилятором в зону подачи топлива на горение и создание первичного вихря. Вторичный воздух подается вентилятором среднего давления для дожигания горючих по сигналу с датчика содержания кислорода в уходящих газах на выходе из топочной камеры котла на пеллетах и поддержания вторичного вихря.

Шнековый питатель подает пеллеты и древесное топливо из расходного бункера в котел. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности выхода из строя винта шнека при термической деформации при перегреве и увеличивает надежность работы. Пневматическая продувка выходного узла шнека при его остановке препятствует возможности воспламенения топлива в питателе.

Для циркуляции теплоносителя и подпитки теплосети применяются импортные насосы. В котельных устанавливается бак запаса воды и расширительный мембранный бак.

В модульной котельной пеллетного типа предусмотрена водоподготовка Комплексон-6.

Газоходы и трубопроводы котельных изолируются огнестойким базальтовым волокном с алюминиевой фольгой.

В модульных котельных работающих на пеллетах предусмотрены системы пожарной безопасности, молниезащита и заземление оборудования.

Автоматика промышленной пеллетной котельной

Котельная на пеллетах работает полностью в автоматическом режиме. Автоматика осуществляет автоматический розжиг, запуск, работу и остановку котлов. Автоматика осуществляет контроль уровня топлива в расходном бункере, подачу топлива с контролем производительности по заданной температуре теплоносителя. Подача воздуха осуществляется в зависимости от объема поданного древесного топлива. В топливопроводе за бункером предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в шнеке.

Комплект автоматики на пеллетную котельную контейнерного типа состоит из:

• щита управления котлом;
• контрольно измерительных приборов КИП;
• исполнительных механизмов.

Автоматическое регулирование работы блочно модульной котельной на пеллетах включает в себя контроль и регулировку следующих параметров:

• разряжения в топочной камере;
• давления теплоносителя на выходе;
• температуры теплоносителя на выходе;
• содержания кислорода в дымовых газах;
• наличие давления в системе пожаротушения топливопровода;
• контроля факела;
• контроля минимального расхода теплоносителя.

На случай возникновения необходимости сжигания дополнительно крупногабаритных древесных отходов, автоматика может переключиться в ручной режим работы и подача топлива осуществляется вручную через загрузочную дверку.

Вентиляция блочной котельной на пеллетах

Вентиляция пеллетной модульной котельной общеобменная, приточно-вытяжная с механическим побуждением, рассчитанная на восполнение воздуха, расходуемого котлами на горение топлива и для обеспечения установленных санитарно-гигиенических требований к температуре, влажности, скорости движения воздуха и содержанию вредных веществ в воздухе рабочей зоны. Перед подачей в помещение котельной наружный воздух нагревается в калорифере. На крыше котельной с пеллетным котлом устанавливаются дефлекторы для удаления воздуха.

Купить модульную пеллетную котельную

Купить котельную на пеллетах вы можете на нашем заводе, мы работаем по всей России и Казахстану.

Точная цена котельной на пеллетах рассчитывается после заполнения опросного листа.

Производство блочно модульных котельных на пеллетах выполняется за 20-40 календарных дней.

Монтаж 10-30 дней.

Пусконаладочные работы от 10 календарных дней.

Срок эксплуатации блочно модульных котельных 10 лет.

Гарантии изготовителя

Выписка из реестра членов саморегулируемой организации

Поставка промышленных блочно модульных котельных установок на пеллетах осуществляется с завода изготовителя железнодорожным и автомобильным транспортом.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Сертификат соответствия на модульные котельные с 2015 года был упразднен. На сегодняшний день сертификаты выдаются только на здания модулей без внутренней обвязки. Подтверждением надежности и безопасности принятых решений в БМК является проектная документация, выполненная специализированной организацией являющейся членом проектной СРО.
